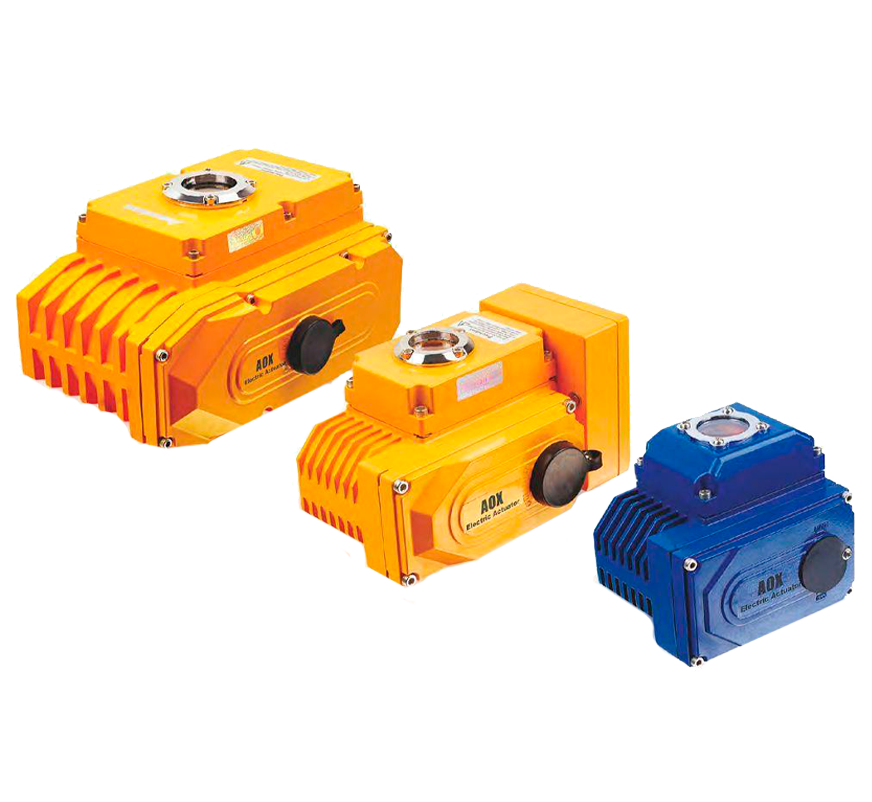

Электрический привод серии AOX
Описание
Электрический привод серии “AOX" применяется для управления вращением в пределах 0° - 270° для клапанов и других аналогичных изделий, таких как дисковые затворы, шаровые краны, демпферы, створчатые клапаны, клапанные краны и т.д.
Широко применяется в нефтяной и химической промышленности, в водоочистке, судоходстве, производстве бумаги, энергетике, теплоснабжении, легкой промышленности и в других отраслях.
Оснащается двигателями 380 В/220 В/110 В пер.тока или 24/110 В пост.тока, входы 4-20 мА или управляющий сигнал 0-10 В пост. тока, перемещает клапан в нужное положение с переходом в режим автоматического управления, максимальный крутящий момент на выходе 6000 Нм.
Технические параметры:
Мощность
Стандартная: 220 В, пер.ток, 1-фазн.
Под заказ: 110 В, пер.ток, 1-фазн., 380 В/440 В/3-фазн., 50/60 Гц, ±10%
24 В, пост.ток / 110 В пост.ток / 220 В, пост.ток
Двигатель
Асинхронный электродвигатель с короткозамкнутым ротором
Управление мощностью
110 / 220 В пер. ток 1-фазн., 50/60 Гц, ±10%
Концевой выключатель
2 х Разомкнут/замкнут, на два направления, двухпозиционный, 250 В пер. ток, 10 А
Вспомогательный концевой выключатель
2 х Разомкнут/замкнут, на два направления, двухпозиционный, 250 В пер. ток, 10 А
Отказоустойчивость/ Рабочая температура
Встроенная теплозащита, при открытии 120"C ±5°C /при закрытии 97°C±5°C
Ход штока
90° - 270°± 10°(указать заранее, если необходимо более 90°)/0° - 270°
Индикатор
Постоянная индикация состояния
Автоматическое блокирующее устройство
Автоматическая блокировка с помощью червяка и червячной шестерни
Ручное управление
Механическая рукоятка (маховик под заказ)
Обогреватель
30 Вт (110/220 В пер.тока) анти-конденсационный
Механический ограничитель
2 х внешних регулируемых стопора
Кабельные вводы
2 шт. - М18
Температура окружающей среды
-20°C~+70°C
Смазка
Смазка Moly (тип EP)
Материалы
Сталь, алюминиевый сплав. Алюминиевая бронза. Поликарбонат
Влажность окружающей среды
Максимум 90% относительной влажности
Устойчивость к вибрации
XYZ 10 g, 0.2-34 Гц, 30 минут
Наружное покрытие
Сухое порошковое, эпоксидное, полиэфирное
