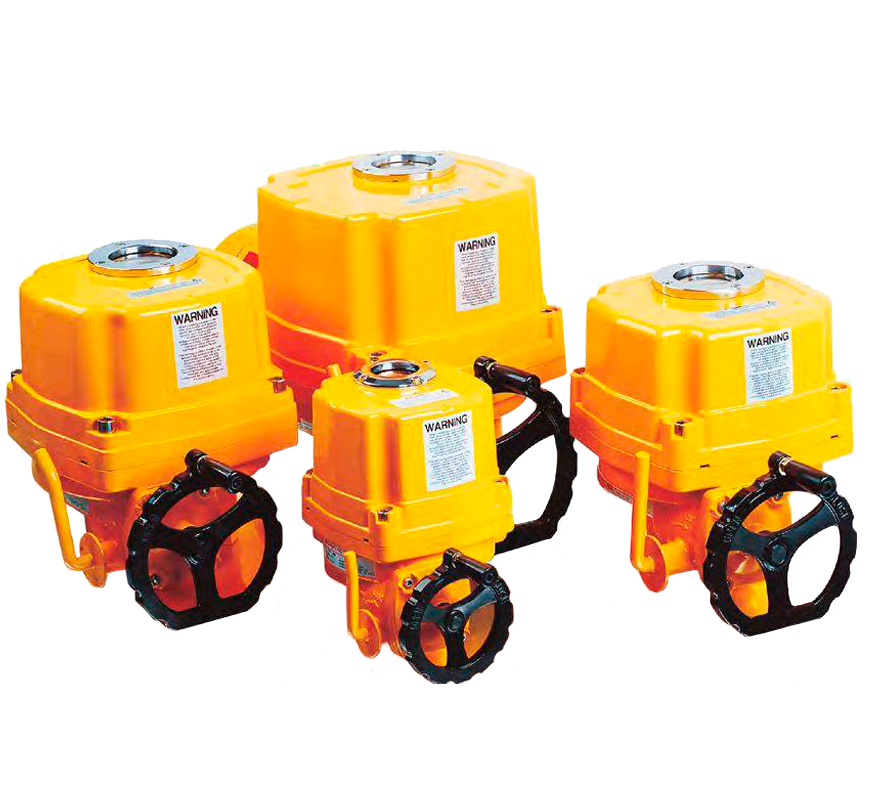

Электрический привод серии CHQ
Описание
Электрический привод серии “CHQ" применяется для управления вращением в пределах 0° - 270° для клапанов и других аналогичных изделий, таких как дисковые затворы, шаровые краны, демпферы, створчатые клапаны клапанные краны и т.д.
Широко применяется в нефтяной и химической промышленности, в водоочистке, судоходстве, производстве бумаги, энергетике, теплоснабжении, легкой промышленности и в других отраслях. Оснащается двигателями 380 В/220 В/110 В пер.тока или 24/110 В пост.тока, входы 4-20 мА или управляющий сигнал 0-10 В пост. тока, перемещает клапан в нужное положение с переходом в режим автоматического управления, максимальный крутящий момент на выходе 6000 Нм.
Технические параметры:
Мощность
Стандартная: 220 В пер. тока/1-фазн.
Под заказ: 10 В пер. ток / 1-фазн., 380 В / 440 В / 3-фазн., 50/60 Гц, ±10%, 24 В пост. ток / 110 В пост. ток/220 В
пост. ток
Двигатель
Асинхронный двигатель
Концевой выключатель
2 х Разомкнут/замкнут, на два направления, двухпозиционный, 250 В перем. тока, 10 А
Вспомогательный концевой выключатель
2 х Разомкнут/замкнут, на два направления, двухпозиционный, 250 В перем. тока, 10 А
Отказоустойчивость/ Рабочая температура
Встроенная теплозащита, при открытии 115°C ±5°C /при закрытии 97°C±5°C
Переключатель момента
Разомкнут/замкнут, 1, на два направления, двухпозиционный, 250 В
перем. тока, 10 А. Кроме CHQ-005/008/010
Ход штока
90°±10°/0°, 270°
Индикатор
Индикатор положения непрерывного действия
Автоматическое блокирующее устройство
Автоматическая блокировка с помощью червяка и червячной шестерни
Ручное управление
Механизм расцепления, управление с помощью маховика
Обогреватель
30 Вт (110 В/220 В перем. тока)
Кабельный ввод
2xPF3/4"
Механический ограничитель
2 х внешних регулируемых стопора
Температура окружающей среды
-20°C~+70°С
Смазка
Смазка Moly (тип EP)
Материалы
Сталь, алюминиевый сплав, алюминиевая бронза, поликарбонат
Влажность окружающей среды
Не более 90% относительной влажности. Без образования конденсата
Устойчивость к вибрации
XYZ 10 g, 0.2-34 Гц,30 минут
Наружное покрытие
Порошковое эпоксидное полиэфирное, высокая антикоррозионная стойкость
